因为工业脱水机工作速度高,劳动强度大,所以刹车皮,起步轮离合器皮,都是经常要更换的易损件,所以如何拆卸脱水机成为一些新用户的头疼问题,在此图解一下,工业脱水机拆卸,以及脱水机的内部结构,请大家根据图

因为工业脱水机工作速度高,劳动强度大,所以刹车皮,起步轮离合器皮,都是经常要更换的易损件,所以如何拆卸脱水机成为一些新用户的头疼问题,在此图解一下,工业脱水机拆卸,以及脱水机的内部结构,请大家根据图示方法拆卸,以免误操作,损坏工业脱水机。影响工业脱水机正常使用。当工业脱水机出现 故障时,又或者我们需对其更换刹车皮、刹车片时都需要对其进行拆装,掌握正确的拆装方法,不仅可在短时间内完成工业脱水机的拆装,同时也可避免操作不当而引起的连带问题出现,既然如此,那么工业脱水机需要怎么拆装呢?

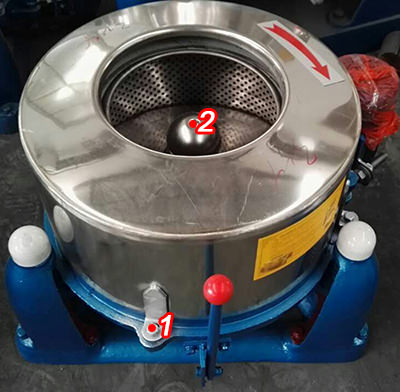

通过上图可看出工业脱水机,其是由内筒、外壳、底座、刹车装置、电机、起动控制装置所组成的。对于电机,只需拆下螺丝即可,而对于内筒、外壳、起步装置来说,则稍显麻烦,具体方法如下所示。

机壳:将图中标“1”的6只搭扣上的螺杆卸下,机壳即可抬起。

转鼓:将图中标“2”的主轴螺帽罩上的反牙螺钉起下,然后取下主轴的螺帽罩,旋下主轴反牙螺母,用吊钩吊起。

起步装置:取下了机壳及转鼓我们即可看到工业脱水机的内部,这里我们将轴承座与元底盘配合的6只螺杆取下后,再将主轴反牙螺母套上,吊起此螺母,轴承座部件连接同起步装置同时吊出。然后打开起步轮之离合器盖,将主轴下螺母取出,再用专用工具(拉铃)将起吊装置拉开。

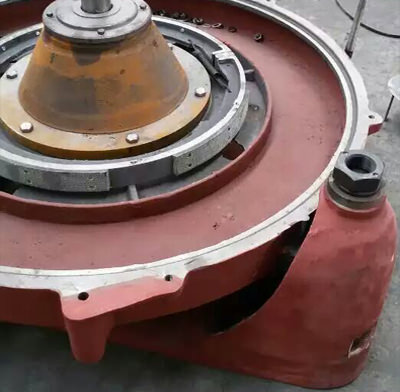

图2、工业脱水机内部

如图2所示,到了这里您已经基本上完成了工业脱水机的拆卸,我们可明显的看出其的起步装置、刹车片、刹车皮、弹簧等部件,对于损坏的需要更换的,我们进行更换,对于该调整的我们进行调整即可。更换或调整完毕,我们再按照反次序进行安装复位即可。

最后需要提醒的是:对于容量大于80公斤以上的工业脱水机而言,机身重量较重,部件的起吊尽量采用专业的起吊装置。同时拆卸下应做好部件的标识,以免装错,再者就是如无太大把握请不要擅自进行工业脱水机的拆装,以免引起不必要问题的出现。
